下面将通过各项实验数据，先容木器用树脂的产品性能，以飨读者。也欢迎同行索要样板、磋商和互换。
01基本物理性能
半透明液体
SEACRYL 11W18外不雅观（右一）
成膜温度：45℃
固含：40%
细度：10μm
气味：适中
粘度：＜200
PH值：8～9
02常规性能
表干韶光
表干韶光为指触干
干燥条件：温度20℃ 相对湿度70%
测试结果：30min
实干韶光
实干韶光为指压干
干燥条件：温度20℃ 相对湿度70%
测试结果：120min
打磨性
干燥条件：温度20℃ 相对湿度70%
测试结果：400#砂纸打磨，易出粉且不粘砂
打磨韶光
干燥条件：温度20℃ 相对湿度70%
测试结果：3h
湿膜透明度
SEACRYL 11W18湿膜透明度
试验结果：湿膜通透不发白
干膜透明度
SEACRYL 11W18干膜透明度
试验结果：木纹导管清晰，干膜透明度好。
基材润湿性
基材：水曲柳
SEACRYL 11W18基材润湿性测试结果
试验结果表现为基材润湿性良好，板面险些无圆点
基材附着力
测试底材为：油性UV底，油性PU底，三聚氰胺板
基材附着力测试（上为PU底，下为UV底）
测试结果：UV底：0级 PU底：0级 三聚氰胺板：1级
在三聚氰胺板上稍差，建议拼用少量聚氨酯
层间附着力
测试结果：0级
玻璃板摆杆硬度建立
玻璃板摆杆硬度建立
铅笔硬度
测试底材为玻璃板，测试仪器为750g推车铅笔硬度计，铅笔为三菱铅笔
测试结果：HB
初期抗粘连
测试条件：温度：23℃ 相对湿度：75%
板材规格：15cmX20cm 堆叠重量：25kg
测试结果：
初期抗粘连测试结果
漆膜粘连，有较多损伤
面漆建议添加一些蜡乳液或有机硅助剂来提高抗粘连
低温成膜性
测试条件：温度：5℃ 相对湿度20%
测试方法：在15cmX20cm的板材上喷涂120μm的漆样，然后立时置于测试条件中，待干燥后不雅观察漆膜有无开裂的情形
测试结果：添加7%的成膜助剂即可良好成膜
03消光效率
-添加TS-100为消光剂-
测试方法：通过添加不同量的哑粉（TS-100）来测试光泽
清漆消光效率折线图
测试结果：有较好的消光效率，添加3%TS-100即可到一分光
04哑粉的选择
实验目的：筛选出适宜SEACRYL 11W18的消光粉
测试配方
材料
配方1
配方2
配方3
配方4
配方5
SEACRYL
11W18
80
80
80
80
80
BYK-024
0.2
0.2
0.2
0.2
0.2
Tego755w
0.8
1
1
1
1
TS-100
1.5
格雷斯7000
2
东曹E-1011
2.5
Ok-520
2
M6
2
DPNB
3
3
3.5
3.5
3.5
DPM
3
3
3.5
3.5
3.5
水
6
6
6
6
6
Tego4100
0.4
0.4
0.4
0.4
0.4
BYK-333
0.2
0.2
0.2
0.2
0.2
BYK-7420ES
0.1
0.1
0.1
0.1
0.1
Tego482
0.2
0.2
0.2
0.2
0.2
Tego902w
0.2
0.2
0.2
0.2
0.2
RM-2020
0.3
0.3
0.3
0.3
0.3
RM-8W
0.3
0.3
0.3
0.3
0.3
海明斯299
0.2
0.2
0.2
0.2
0.2
水
3.6
2.9
2.4
2.9
2.9
不同哑粉测试配方
耐性测试结果：
光泽（°）
耐水性
耐醇
耐醋
耐碱
耐沸水
TS-100
29
3/5
4/5
5/5
5/5
4/4
格雷斯7000
32
4/5
4/5
5/5
5/5
4/4
OK-520
28.5
4/5
4/5
5/5
5/5
4/4
E-1011
34
3/5
4/5
5/5
5/5
4/4
M6
33
2/1
4/5
4/5
5/5
3/4
耐性测试结果
备注：
5 →无非常
4 →轻微发白
3 →中度发白
2 →严重发白
1 →严重发白，起泡，开裂，失落光等
“/”前面为测试完时漆膜的状态，“/”后面为规复一小时后漆膜的状态
透明度测试结果：
E-1011→TS-100≈格雷斯7000→OK-520→M6（从左到右为好到差）
小结
根据试验结果，格雷斯7000添加在SEACRYL 11W18中的综合性能最好，M6综合性能最差。TS-100消光效率最高。E-1011透明度最好，手感最细腻，但消光效率最低。0K-520性价比最高。
05不同光泽的耐性测试
测试配方
材料
配方1
配方2
配方3
配方4
SEACRYL11W18
80
80
80
80
BYK-024
0.2
0.2
0.2
0.2
Tego755w
0.3
0.8
1.5
TS-100
0.6
1.8
3
DPNB
3
3
3.5
3.5
DPM
3
3
3.5
3.5
水
6
6
6
6
Tego4100
0.4
0.4
0.4
0.4
BYK-333
0.2
0.2
0.2
0.2
BYK-7420ES
0.1
0.1
0.1
0.1
Tego482
0.2
0.2
0.2
0.2
Tego902w
0.2
0.2
0.2
0.2
RM-2020
0.3
0.3
0.3
0.3
RM-8W
0.3
0.3
0.3
0.3
海明斯299
0.2
0.2
0.2
0.2
水
5.9
5
2.3
0.4
不同光泽测试配方
测试结果
耐水/24h
耐醇（50%）/1h
耐醋/1h
耐碱（5%）/1h
耐沸水/15min
亮光
4/5
4/5
5/5
5/5
3/4
五分光
4/5
4/5
5/5
5/5
3/4
三分光
3/5
4/5
5/5
5/5
3/4
一分光
2/4
4/5
4/5
4/5
2/3
耐性测试结果
备注：
5 →无非常
4 →轻微发白
3 →中度发白
2 →严重发白
1 →严重发白，起泡，开裂，失落光等
“/”前面为测试完时漆膜的状态，“/”后面为规复一小时后漆膜的状态
小结
三分光以上耐性较好，三分光以下耐水和透明度低落明显。
06成膜助剂的选择
测试材料：DPNB、DPM、醇酯十二、PGDA、DB
测试配方
材料
配比
SEACRYL11W18
80
成膜助剂
6
水
6
BYK-024
0.1
BYK-346
0.3
RM-2020
0.3
RM-8W
0.5
Tego902w
0.2
水
6.6
不同成膜助剂测试配方
测试方法：在相同的底漆上分别喷涂相同厚度的漆膜，然后分别测试耐水性能和硬度建立速率
测试结果：1、不同成膜助剂对耐水的影响
干燥条件：
1天
2天
3天
4天
5天
7天
温度（℃）
21
22
20
20
22
21
湿度（%）
82
45
40
70
80
62
干燥条件
备注：图中数据表示耐水性，1为最差，10为最好
2、不同成膜助剂对硬度建立（玻璃板摆杆硬度）的影响
不同成膜助剂的硬度建立图
备注：硬度测试基材为玻璃板，测试仪器为摆杆硬度测试仪。涂布漆膜厚度为150μm。测试单位为秒。
小结
醇酯十二：添加在SEACRYL 11W18中初期耐水和终极耐水都很精良，但是硬度建立速率很慢。对耐水哀求较高的可以少量添加。
PGDA：初期耐水和终极耐水均较好，硬度建立适中。但是经由热储后漆会凝胶结块，不适宜添加在SEACRYL 11W18中。
DPM：添加在SEACRYL 11W18中初期耐水和终极耐水都一样平常，但是硬度建立速率最快，硬度高。对干速和硬度建立有哀求较高的可以适当多添加，对耐水哀求高的可以少添加。
DPNB：初期耐水一样平常，终极耐水均较好。硬度建立速率适中
DB：初期耐水一样平常，终极耐水较好。硬度建立速率快。
07油性基材的耐性测试
测试基材：油性UV，油性PU
测试工具：SEACRYL 11W18，竞品，竞品
测试方法：三只乳液均用格雷斯7000做消光剂，光泽为三分光，在同等干燥条件和同样的油性底材上进行初期耐水和终极耐性的测试
测试配方：
材料
配方1
配方2
配方3
SEACRYL11W18
80
竞品
80
竞品
80
BYK-024
0.2
0.2
0.2
Tego755w
1
1
1
格雷斯7000
2
2
2
DPNB
3
3
3
DPM
3
2
3
水
6
6
6
Tego4100
0.4
0.4
0.4
BYK-333
0.2
0.2
0.2
BYK-7420ES
0.1
0.1
0.1
Tego482
0.2
0.2
0.2
Tego902w
0.2
0.2
0.2
RM-2020
0.3
0.3
0.3
RM-8W
0.3
0.3
0.3
海明斯299
0.2
0.2
0.2
水
3.7
4.7
3.7
测试配方
测试结果：
耐水
耐醇
初期耐水
（24h）
耐醋
耐碱
耐沸水
SEACRYL
11W18pu底
4/5
4/5
2/5
4/5
竞品PU底
4/5
3/4
2/4
4/5
竞品PU 底
4/5
3/4
2/3
4/5
SEACRYL
11W18pu底
2/4
4/5
1/3
4/5
4/5
2/4
竞品PU底
3/4
3/4
1/2
4/5
4/5
2/4
竞品UV底
3/4
3/4
1/2
4/5
4/5
2/2
耐性测试结果
备注：
5 →无非常
4 →轻微发白
3 →中度发白
2 →严重发白
1 →严重发白，起泡，开裂，失落光等
“/”前面为测试完时漆膜的状态，“/”后面为规复一小时后漆膜的状态
油性PU耐性测试
油性UV耐性测试
小结
PU底：在PU底材上SEACRYL 11W18的初期耐水和耐醇稍好于竞品，终极耐水稍差于竞品。
UV底：在UV底材上SEACRYL 11W18的初期耐水和耐醇、耐沸水要稍好于竞品。终极耐水比竞品稍差。三个产品终极耐水发白均无法规复。
08白面漆的性能测试
硬度
测试仪器：750g的推车铅笔硬度计测试硬度、三菱铅笔
测试底材：油性PU底材
测试条件：常温自干7天
测试结果：F
消光效率（消光剂为格雷斯7000）
白面漆消光效率
小结：SEACRYL 11W18白面漆光泽较高，且易消光
白面漆耐性测试
测试配方：
材料
一号
二号
三号
SEACRYL11W18
60
竞品
60
竞品
60
BYK-024
0.2
0.2
0.2
BYK-190
0.5
0.5
0.5
格雷斯7000
1
1
1
DPNB
2.5
2
2.5
DPM
2.5
2
2.5
水
5
5
5
科迪钛白浆
25
25
25
TEGO902W
0.3
0.3
0.3
TEGO4100
0.4
0.4
0.4
Byk-333
0.2
0.2
0.2
PUR-62
0.3
0.3
0.3
RM-2020
0.2
0.2
0.2
海明斯299
0.3
0.3
0.3
水
1.6
2.6
1.6
测试配方
测试结果：
光泽
耐水
耐醇
耐醋
耐绿茶
耐咖啡
耐红酒
SEACRYL11W18
水性底
31
5
4.8
5
4
3
4.2
竞品水性底
35
5
4.5
5
4
3
4.5
竞品水性底
37
5
4.5
5
4
3
4.5
SEACRYL11W18PU白底
83.5
5
5
5
5
4.5
5
SEACRYL11W18
UV底
83.5
2
5
5
5
4.5
5
SEACRYL11W18
三聚氰氨底
81
2
3
5
3
4.2
5
白面漆耐污测试结果
备注：
5→无非常
4→轻微变色
3→中等变色
2→变色较为严重或轻微起泡、失落光
1→变色很严重或严重起泡、开裂、失落光等
三分光白面耐污（左到右SEACRYL 11W18、竞品、竞品）
SEACRYL 11W18 PU、UV底白面耐污
PU、UV基材的附着力
测试底材：油性PU底，油性UV底
测试方法：划格法
测试仪器：2mm划格器 3M测试胶带
UV基材附着力测试
PU基材附着力测试
测试结果：PU:0级 UV：1级
小结
SEACRYL 11W18与两支竞品耐污均附近，耐醇稍好于竞品。SEACRYL 11W18白面在UV底和PU底耐水上会有轻微起泡征象，可以通过添加少量的醇酯十二或添加少量的聚氨酯来改进。SEACRYL 11W18在PU底上附着力较好，在UV底、三聚氰胺板上稍差。建议添加10%~20%的聚氨酯来改进。
09相容性测试
测试工具：SEACRYL 11W18分别用PGDA、DPM、DPNB、DB、醇酯十二做清漆，以及SEACRYL 11W18添加聚氨酯分散体和SEACRYL 11W18白面漆
测试条件：烘箱55℃储存一个月
测试结果：添加PGDA的清漆涌现了分层凝胶等征象。其它几个无非常。

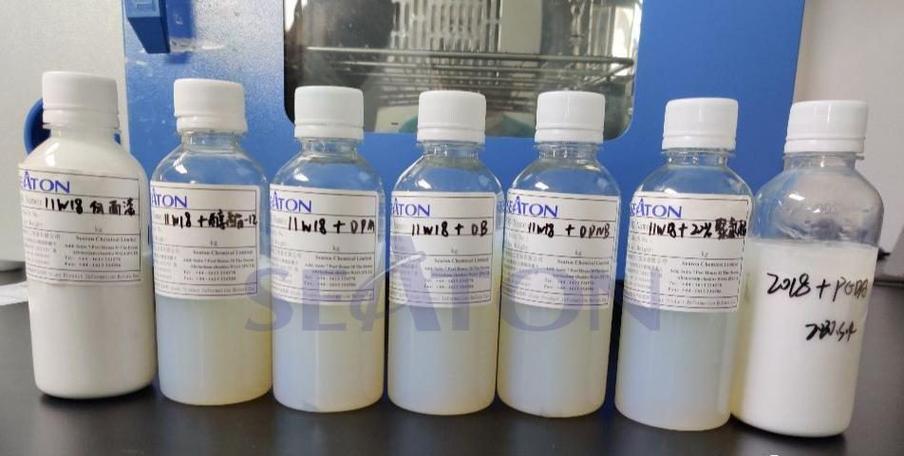

SEACRYL 11W18热储结果
SEACRYL 11W18优点
●精良的干湿膜透明度
●终极硬度较高
●在油性PU底材、油性UV底材的附着力较好
●有较好的耐化学品性
●良好的初期耐水性以及较好的终极耐水性
●良好的配伍性
推举运用于：
木器漆油底水面
清底漆
高光哑光清面漆
实色面漆等
