本文篇幅较长，估量阅读韶光15分钟，我将从以下几个方面来详细先容：
包装外置电源集线器本身拆解总结包装篇：
到货总数108个，这个型号一箱20个，随手拿了一个做拆解，剩下19个。从包装上能看莅临盆厂商信息，深圳联创电子代工生产。
开箱后，整洁排列。
盒子上都标示 ORICO RH Series Top Tower Desktop Usb3.0 HUB .
单个拿出来拍的正面，份量不轻，达到了627克。
其余一侧视图，X000AZWOYD RH6CSE00W 这个该当便是产品的型号了，底部标签是符合欧盟的电气标准。
抽屉式设计，拉出来主体包装材质是牛皮硬纸盒，强度比较高，发货基本上可以直接塞袋子就无忧。正面还有iHarbort 的logo。
内层的包装飞机盒设计，揭开盖，右侧是圆柱形充电桩的主体部分。左侧玄色圆圈内是电源，连接线，解释书。
打开左侧盖板，白色的电源，电源连接线，底部有解释书。
电源篇：
电源【尺寸】10.94.93.3CM，配件包含电源本体，互换电源8字型连接线，还有一条USB 3.0的数据线。
电源旁边都是1.2米长度，加起来2.4米，足够日常需求了。
FLYPOWER飞天鹰 生产的PS36IBCAY3000S ，直流12V 3000MA电源适配器，可以广泛运用于LED显示器探测仪监控3A摄像头等用场，单独这个电源适配器价格约合40元旁边。
重量240.5克。
电源细节特写，FLYPOWER 飞天鹰 在业内口碑也不错。
线上印刷AWM 80度 300V FTI 20AWG。
【输出插头】5.52.1MM。接下来看看8字互换电源连接线。
由于上出口到欧盟，所以是圆头插孔。
插头有RDNS标签和电气标准，左侧能看到是XIE KANG携康电源线，编码XK-05 ,标称互换电压250V 2.5A 。插拔头有突出横条，方便插拔。
2×0.75平方线，电源线内侧详细标明干系电气信息，出口欧盟哀求便是不一样，严格很多，大家自行比较，宝宝不做主不雅观判断。
末了看下USB 3.0 的数据连接线，到货都是这样密封PE袋包装，中间有打圆孔。
线直径中规中矩，业内算中上手感，整体较软感，有点类似苹果的PD电源线的手感。
长度1.2米，二侧接口为蓝色。
线直径4mm。
集线器本体篇：
外壳材质有点类似钢琴烤漆面板，拍摄时反光有细微色差，实物更像珍珠白色。
还是手抓来的实在，上段4个蓝色为usb 3.0 接口，把稳功能供应数据传输，较大数据速率为5Gb/s。底部2个USB BC1.2快充接口，可以供应5V 2.4A 快速充电。
把稳：
1.实际充电速率取决于您的设备。为了在4个标准USB 3.0端口上达到快速充电速率（> 5V 900mA）。
2.某些USB 3.0设备（Apple SuperDrive等）须要直接连接到主机端口。
3.2.4Ghz无线设备（键盘，鼠标等）可能无法在USB 3.0端口附近事情。考试测验改用USB 2.0连接
4. 2 BC 1.2 USB端口在用作数据传输时仅支持Android，Linux，Windows系统。
这意味着它将不会利用Apple系统中的这两个端口（包括MAC OS和IOS）传输数据。
背面的接口，从上到下，电源开关，USB 3.0 方型接口，底部为12V 3A 外接直流电源。不需担心带不动SD卡，外置硬盘，打印机，扫描仪，充电等问题！
形状有点Mac风格，简洁干净。
插到宝宝自己用的MACBOOK AIR 上，显示生产企业VIA LABS.INC，威锋电子，传输速率可达5GB/S。
顶部分布2个接口，一个SD读卡器 和一个TF 读卡器。可有效填补MACBOOK AIR 不带读卡器的尴尬！
哪怕是普通的台式机，也可以方便选取，再也不要弯腰了，
借用一个玄色的做个运用示意图。
单个圆柱体充电集线看重量212.4g。
底部是一圈橡胶防滑垫，能清楚看到有3个固定螺丝。
拆解篇：
撕掉底部橡胶防滑垫，拧开底部3个固定螺丝。
底部还有一个盖板，卡扣式，费老大劲扣出来。
底部还有4个螺丝固定，拧下螺丝后才记得拍图。
2块主板就靠中间这条USB 3.0 的数据线进行数据交流。顶部的黄色和玄色4条线是电源。
2片VLI VL812-Q7 威盛VIA 第三代USB3.0 Hub掌握器， VL812-Q7支持四个USB 3.0接口 采取低功耗设计,在业内率先整合了5V DC-DC电源模块,只需一颗芯片就能同时带来更高系统性能，而这里采取了2片。
有关网友反应这个读卡器不稳定的情形，最大的可能是主板USB接供词给的电流低，另一位坛友用chipgenius测出的电流值是896mA。
GL3233的制造商是***创惟科技，如果去下PDF规格书第6页写到“GL3233 is a crystal-less USB 3.0 Single-LUN card reader controller which can support various types of memory cards……”
把稳到“crystal-less ”，解释GL3233是免晶振的读卡器方案，也有缩水这一说法，但这里我通过拆解确定，晶振没有省略，在BC1.2 USB接口右侧。
背面开关板也同样有4个螺丝固定，生产日期可以看到是2014年8月9号。
卸掉螺丝翻过一壁，连续看。

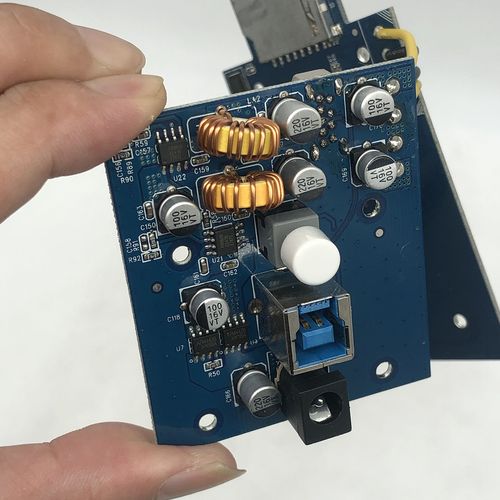

双APM4435 场效应管电源IC，顶部天钰科技 FR9809 是一款 5 安培高效能同步降压直流对直流电源管理 IC。其可操作于 4.75~21 伏特宽输入电压范围，并可供应持续负载电流 5 安培。完全的保护功能包括逐周期电流限（cycle-by-cycle current limit）、欠电压锁定（UVLO, Under Voltage Lockout）及过温度（OTP）保护。
主体拆解大凑集。
总结篇：
首先：接口丰富，iHarbort 6端口USB 3.0集线器多功能充电器站，带4端口USB 3.0 USB集线器+ SD / TF卡读卡器+ 2 BC 1.2充电端口,带5V / 2.4A智能充电，能有效知足日常运用和充电需求。
其次：外置配有适配器，能有效办理电流不足带不动，无法识别设备的尴尬，可以轻松应对HD外置硬盘，鼠标，键盘，并可同时进行数据传输，较大速率可达5Gb/s ，大大提高事情效率。
末了：通过拆解创造采取国内外有名芯片，比如：VLI VL812-Q7 威盛VIA 第三代USB3.0 Hub掌握器、***创惟科技GL3233 读卡器方案、天钰科技 FR9809 5 安培高效能同步降压直流对直流电源管理 IC。完全的保护功能包括逐周期电流限（cycle-by-cycle current limit）、欠电压锁定（UVLO, Under Voltage Lockout）及过温度（OTP）保护，用料还算很良心的。
感激不雅观看！
